Nagelplattenbinder

MODERNE HOLZDACHKONSTRUKTIONEN

Die Anforderungen an eine Verkürzung der Bauzeit vor Ort, eine möglichst rationelle Montage der Holzkonstruktion sowie einen sparsamen Einsatz von Holz haben zur Entwicklung moderner, statisch bemessener Holzdachkonstruktionen geführt.

Unser Unternehmen setzt seit mehr als 20 Jahren auf statisch bemessene Holzkonstruktionen mit Nagelplattenverbindungen – eine Technologie, die weltweit auf eine rund 70-jährige Entwicklungsgeschichte zurückblicken kann.

Mit den VARIOTECH Nagelplattenbindern lassen sich sowohl einfache als auch komplexe Dachformen und große Spannweiten effizient und wirtschaftlich realisieren. Die möglichen Spannweiten liegen typischerweise zwischen 6 und 25 m, bei speziellen Konstruktionen sind heute jedoch auch Spannweiten von 30 m und mehr möglich.

Neben der industriellen Vorfertigung und dem sparsamen Einsatz von Holz liegt ein wesentlicher Vorteil in der außergewöhnlich schnellen Montage. Bei entsprechender Planung kann auf eine massive Geschossdecke verzichtet werden. Die obere Geschossdecke wird durch eine moderne, gut gedämmte abgehängte Decke gebildet, die an den Untergurten der Fachwerkträger befestigt wird.

Durch den optimierten Einsatz von Holz mit vergleichsweise kleinen Querschnitten kann je nach Konstruktion eine Holzeinsparung von bis zu 40 % erreicht werden.

FORTSCHRITTLICHE FERTIGUNGSTECHNOLOGIE

Vor der Herstellung jeder Tragkonstruktion steht eine detaillierte Planung. Diese umfasst die Dachstuhlplanung, die statische Berechnung, die Bemessung der einzelnen Holzbauteile sowie die Berechnung sämtlicher Knotenpunkte der Tragwerke.

Bei der Planung berücksichtigen wir auch die Anforderungen und Einschränkungen der industriellen Vorfertigung – beispielsweise hinsichtlich Herstellbarkeit und Transportabmessungen. Unser Ziel ist es, die vorgefertigten Bauteile auf der Baustelle möglichst einfach zu positionieren und anschließend lediglich miteinander zu verbinden.

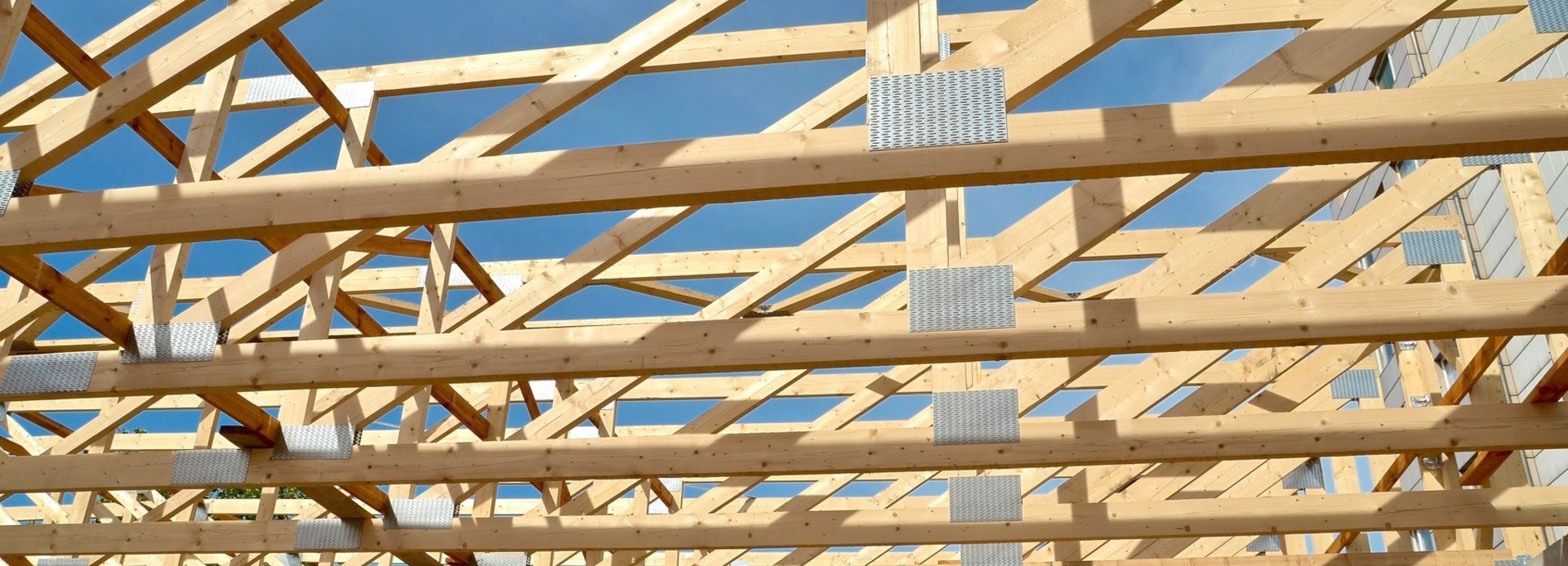

Die Nagelplatten werden auf dem Produktionstisch mit einer speziellen hydraulischen Presse mit einer Presskraft von 50 Tonnen beidseitig in das Holz eingepresst. Dadurch entsteht eine dauerhafte und statisch zuverlässig bemessbare Verbindung, ohne das Holz zu beschädigen.

Das verwendete Holz wird bereits vor der Verarbeitung grundsätzlich mit einem geeigneten Holzschutzmittel behandelt.

Unser Unternehmen arbeitet mit MiTek, einem weltweit führenden Hersteller von Nagelplatten- und Verbindungssystemen, zusammen. Neben der Versorgung mit Nagelplatten profitieren wir dadurch auch von den neuesten technischen Entwicklungen und Innovationen in diesem Bereich.

TYPEN UND AUSFÜHRUNGEN

Mit den VARIOTECH-MiTek Nagelplattenbindern lassen sich sowohl einfache als auch komplexe Dachformen effizient realisieren. Die Geometrie der Fachwerkträger und Rahmenkonstruktionen kann innerhalb weiter Grenzen individuell angepasst werden.

Grundlage für die Fertigung der Tragwerke und die Errichtung des Daches ist eine präzise statische und konstruktive Planung.

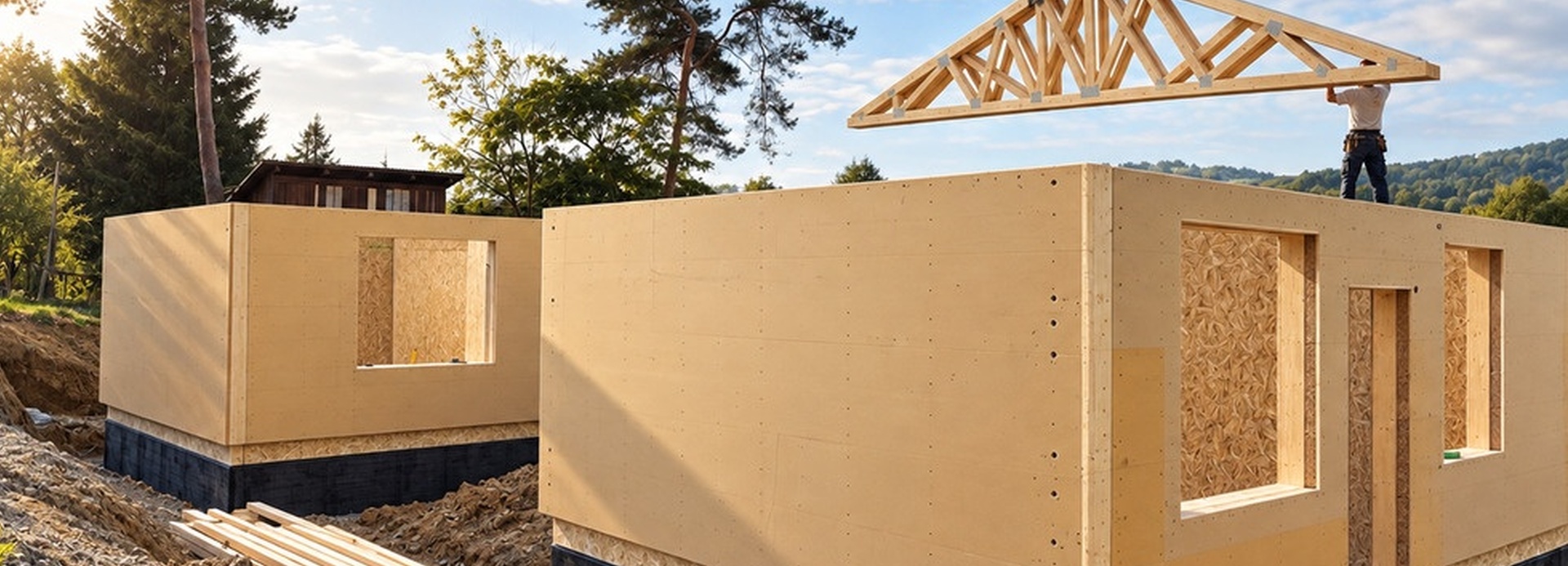

Bei Einfamilienhäusern und Gebäuden in Holzrahmenbauweise sind flach geneigte Dächer aus Nagelplattenbindern besonders beliebt. Eine massive Geschossdecke kann entfallen; die Decke wird als moderne, gut gedämmte abgehängte Konstruktion an den Untergurten der Fachwerkträger ausgeführt.

Der Dachraum ist dadurch zwar nur eingeschränkt nutzbar, dafür stellt diese Lösung eine besonders wirtschaftliche und kosteneffiziente Konstruktion dar.

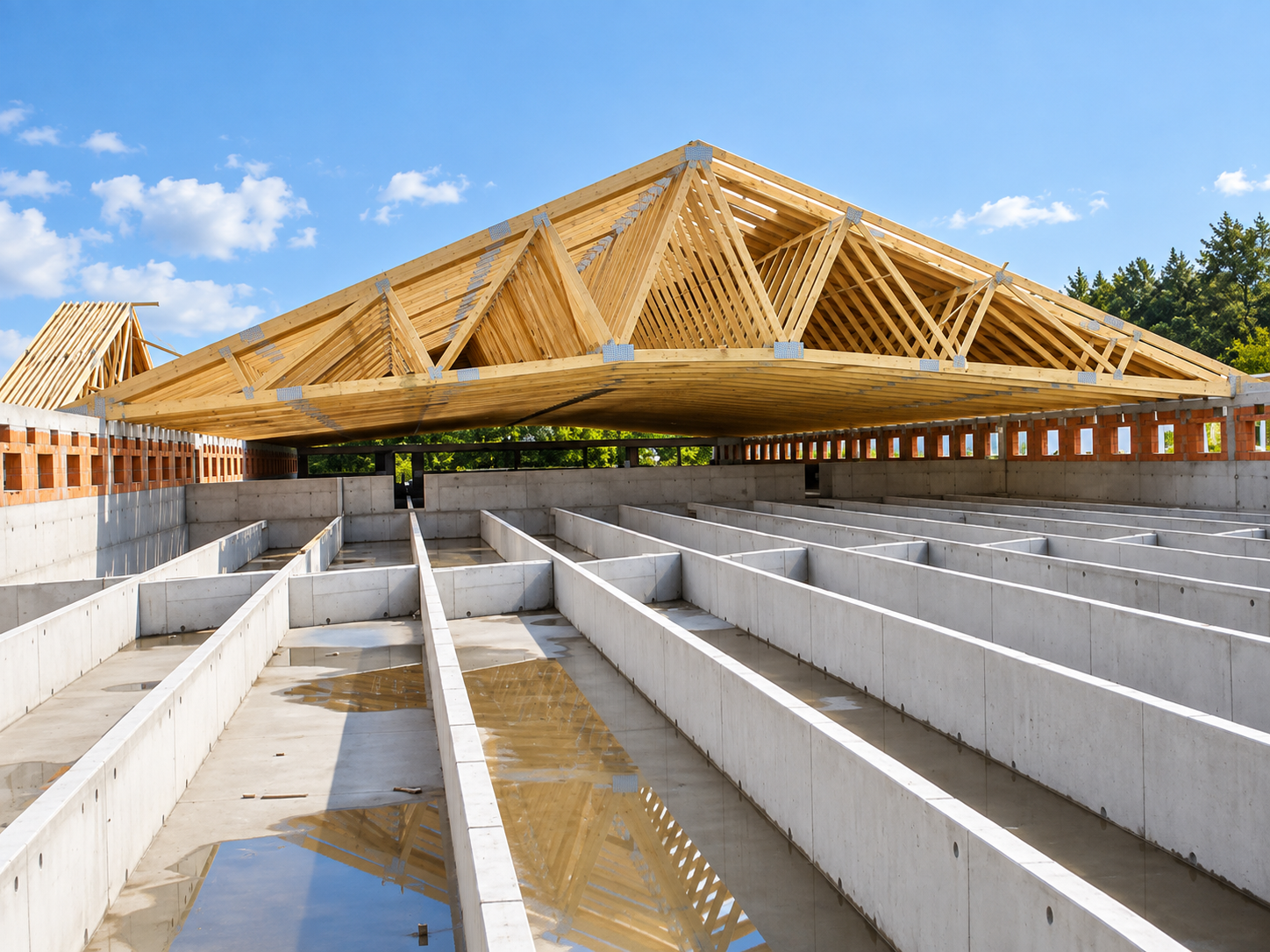

Bei Handels-, Lager- und landwirtschaftlichen Gebäuden besteht häufig der Bedarf an größeren Spannweiten im Bereich von 15 bis 30 m. Mit zunehmender Spannweite steigen entsprechend auch die erforderlichen Dimensionen der Holzbauteile und Nagelplatten.

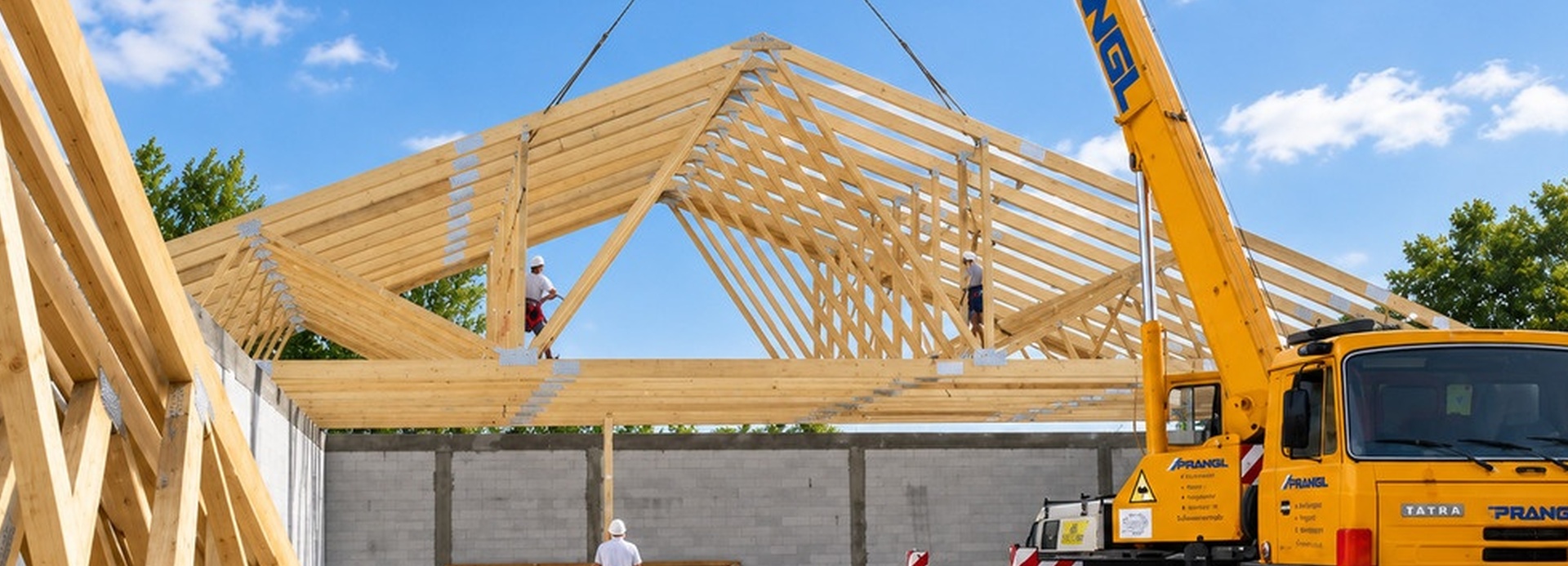

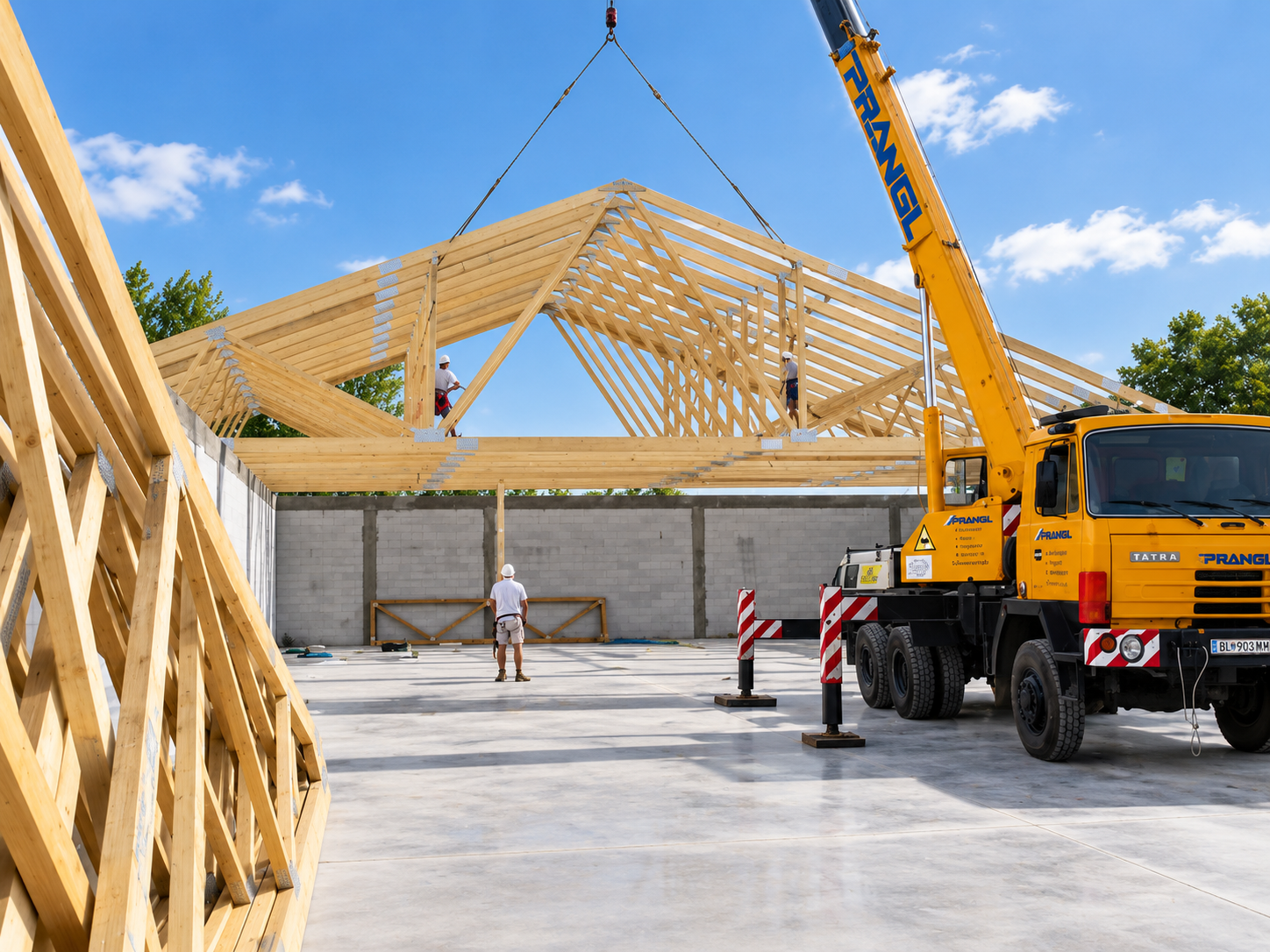

Bei der Planung solcher Tragkonstruktionen müssen neben den statischen Lastannahmen auch die Transportmöglichkeiten, die Montagearbeiten auf der Baustelle, das Anheben und Einheben der Konstruktion sowie brandschutztechnische Anforderungen berücksichtigt werden.

HOLZ

Für unsere Dachkonstruktionen verwenden wir getrocknetes Konstruktionsholz der Festigkeitsklasse C24. Das Holz wird aus Österreich bezogen und mit modernster CNC-Technologie präzise auf Maß zugeschnitten.

Die für Herstellung und Ausführung verwendeten Hölzer verfügen über eine 100 % PEFC-Zertifizierung.

Die PEFC™-Zertifizierung gewährleistet eine nachvollziehbare Lieferkette und bestätigt die nachhaltige Gewinnung und Verarbeitung der eingesetzten Holz- und Papierprodukte.

IHRE VORTEILE MIT EINER VARIOTECH NAGELPLATTEN-DACHKONSTRUKTION

• Maßgenaue, statisch bemessene Konstruktion
• Kosteneffiziente Lösung durch sparsamen Holzeinsatz und kurze Bauzeiten
• Vielfältige Gestaltungsmöglichkeiten für einfache und komplexe Dachformen
• Große Spannweiten ohne innere Unterstützung, je nach Konstruktion bis zu 35 m
• Dadurch flexibel gestaltbare Innenräume
• Geringes Eigengewicht
• Verzicht auf eine massive Geschossdecke möglich
• Moderne, gut gedämmte Deckenkonstruktionen realisierbar
• Hohe Maßgenauigkeit und Präzision durch industrielle Vorfertigung
• Produktion und Montage aus einer Hand
• Kurze und effizient planbare Produktionszeiten
• Termingenaue Lieferung und Montage
• Schnelle und unkomplizierte Montage auf der Baustelle

MÖGLICHE EINSATZBEREICHE

• Gewerbe-, Landwirtschafts- und Industriegebäude
• Lager- und Logistikgebäude
• Sport- und Freizeitanlagen
• Dachsanierungen und Flachdachsanierungen
• Einfamilienhäuser
• Schalungskonstruktionen, z. B. im Brückenbau
• Spezielle Trag- und Sonderkonstruktionen

VON DER PLANUNG BIS ZUR FERTIGSTELLUNG

Bei VARIOTECH erhalten Sie Planung, Fertigung und Montage aus einer Hand – auf Wunsch einschließlich der abschließenden Ausbau- und Facharbeiten.

Neben der Herstellung und Montage der Dachkonstruktion können wir auch weiterführende Leistungen wie Dacheindeckung und Spenglerarbeiten übernehmen.

Alles aus einer Hand. Von der Planung bis zur fertigen Dachkonstruktion.
